名稱：寬帶Internet+CATV+IP電話三網合一光網絡單元
詳細信息

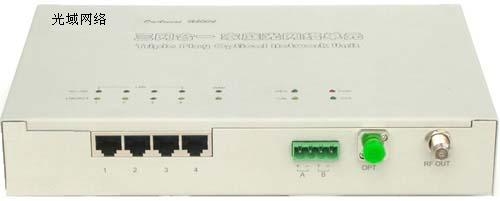

OnAccess H1002S 是一款以單芯單模光纖為傳輸媒介的光網絡單元。OnAccess H1002S置放于用戶駐地，通過單芯單模光纖與局端設備三網合一視頻復用光纖以太網交換機OnAccess2224S相連，可為用戶提供理想的、高性價比的FTTH解決方案。 OnAccess H1002S 可同時提供 VoIP 電話、雙向100M以太網數據和CATV信號（包括模擬電視信號、數字電視信號以及HDTV信號）等三重業務。 OnAccessH1002S 采用最先進的光纖通信技術和芯片技術，具有較強的網絡管理控制功能。OnAccessH1002S通過1個 視頻解復用百兆光纖WAN端口與局端設備OnAccess2224S相連, 1個 CATV 同軸線接口與電視機相連, 4個 10/100Base-TX LAN 端口直接與計算機相連。OnAccessH1002S 可以使得所連接的計算機/終端之間互相通訊，經授權后，諸如音樂、數字圖片或其它文件等資源可在網絡上共享，所有終端亦可以共享打印機等外設。
特性：
- 1個解復用CATV信號的 100Base-BX10 光纖網絡端口
- 4個 10/100Base-TX 全/半雙工交換端口
- 1個 CATV 同軸線接口，提供帶寬為40 MHz ~ 870 MHz 的CATV模擬電視信號，亦支持數字電視和HDTV
- 2048 個MAC 地址列表，具備自動的MAC地址學習、更新功能
- 支持優先級隊列，提供服務質量保證(1：2 或 1：4或1：8或1：16)
- 支持基于端口、 基于802.1p 和基于IP TOS的優先級
- 存儲-轉發交換模式，在無阻塞全線速狀態下可實現轉發和過濾
- 支持IEEE802.3x全雙工流量控制/半雙工背壓式流量控制
- 包長度 1522 字節
- 支持擁塞流量控制 (HOL)
- 支持端口帶寬控制
- 支持基于端口的VLAN 和802.1q的VLAN，支持多達 16 VLAN 組
- 支持32個硬件IGMP組播
- 支持生成樹協議
- 支持802.1x端口接入認證
- 支持廣播風暴過濾
- 提供高線性和低失真的RF 信號
- 在–3dBm CATV光功率輸入時， 75 or 90 dBuV RF輸出
網絡標準和協議：
- IEEE802.3 10Base-TX 以太網
- IEEE802.3u 100Base-TX 快速以太網
- IEEE802.3u 100Base-FX 快速光纖以太網
- IEEE802.3ah 100Base-BX10快速光纖以太網（單纖雙向）
- IEEE802.3x 流量控制
- IEEE802.1p 優先級
- IEEE802.1q VLAN
- IEEE802.1d 生成樹
- IEEE802.1x接入認證
- TCP/IP, DHCP
端口配置:
- 光纖端口：1個解復用CATV 光信號的100Base-BX10 WAN 端口
- 4個 10/100Base-TX LAN 端口
- 1個 CATV 同軸線接口
光纖接口參數:
- 單模單芯光纖， 雙波長 （1550nm 用于 CATV傳輸 ， 1310nm 用于以太網數據的雙向傳輸), 連接頭為FC/APC或SC/APC ，距離15km。
CATV端口技術參數：
- RF75Ω同軸電纜接口，公制F頭/英制F頭
- 頻率范圍：45～860MHz
- RF 輸出電平：90或75dBμV（ 輸入光功率為 –3dBm時）
- CNR≥51dB
- CSO≤-65dBc
- CTB≤-65dBc
環境及物理參數:
- 尺寸： 240mmх160mmх43mm.
- 重量： 1.25Kg
- 工作溫度：0℃ — 50℃
- 存儲溫度：-25℃ — 55℃
- 相對濕度：5% — 95% 無凝結
- 電源： DC12V 或 AC15-18V 采用外部電源適配器
- 功耗：6W
|
